سینی کابل چیست و چه کاربردی در تأسیسات برقی دارد؟
فهرست مطالب
در دنیای امروز که زیرساخت‌های الکتریکی نقش حیاتی در عملکرد ساختمان‌ها و صنایع ایفا می‌کنند، استفاده از سیستم‌های مدیریت کابل به یک ضرورت تبدیل شده است. سینی کابل یکی از مهم‌ترین اجزای این سیستم‌هاست که با هدف هدایت، نظم‌دهی و حفاظت از کابل‌های برق و شبکه در مسیرهای مختلف استفاده می‌شود.
در این مقاله به زبان ساده و حرفه‌ای بررسی می‌کنیم که سینی کابل چیست، چه انواعی دارد، چرا در تأسیسات برقی استفاده می‌شود و چه نکاتی باید هنگام انتخاب و نصب آن رعایت کرد.
سینی کابل چیست؟

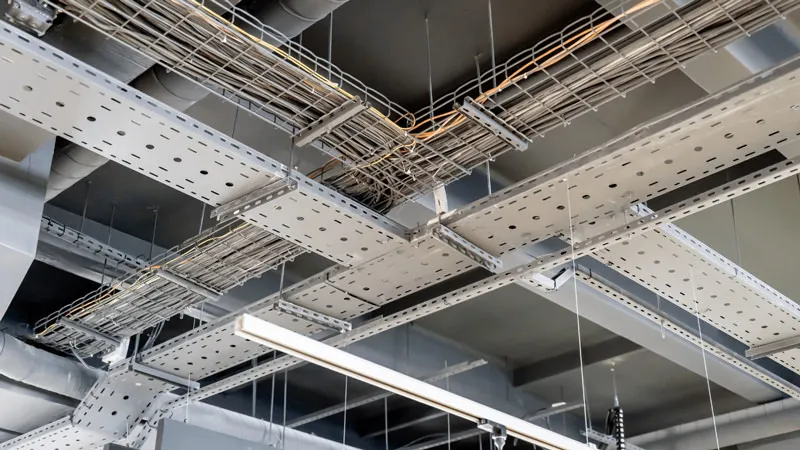

سینی کابل (Cable Tray) یک ساختار مکانیکی است که برای پشتیبانی از کابل‌های برق، شبکه، تلفن، مخابرات و سیستم‌های کنترلی به‌کار می‌رود. این سینی‌ها معمولاً روی دیوار، سقف یا زمین نصب می‌شوند و کابل‌ها به صورت منظم داخل آن قرار می‌گیرند. هدف اصلی آن، ایجاد مسیری ایمن و مرتب برای عبور کابل‌ها، محافظت از آن‌ها در برابر آسیب‌های فیزیکی و فراهم کردن امکان دسترسی آسان برای تعمیر و نگهداری است. جایگزینی مناسب برای لوله‌کشی‌های سنتی در پروژه‌های بزرگ است و در ساختمان‌های اداری، تجاری، صنعتی، کارخانجات، بیمارستان‌ها، مراکز داده، برج‌ها و سوله‌ها استفاده فراوان دارد.
مزایای استفاده در تأسیسات برقی
استفاده از سینی کابل در تأسیسات برقی مزایای زیادی دارد که باعث شده این روش در اغلب پروژه‌های مدرن، انتخاب اول مهندسین برق و پیمانکاران تأسیسات باشد:
۱- نظم‌دهی به مسیر کابل‌ها
با استفاده از آن، تمامی کابل‌ها به صورت مرتب و دسته‌بندی‌شده در یک مسیر مشخص هدایت می‌شوند. این موضوع در پروژه‌های بزرگ باعث جلوگیری از سردرگمی، کاهش اشتباهات و افزایش سرعت نصب می‌شود.
۲- افزایش ایمنی سیستم برق
از کابل‌ها در برابر آسیب‌های محیطی، رطوبت، ضربه و فشار محافظت می‌کند. همچنین، در صورت آتش‌سوزی، استفاده از سینی‌های فلزی طبق استاندارد NEC (National Electrical Code) می‌تواند از گسترش آتش جلوگیری کند.
۳- سهولت در تعمیر و توسعه
در پروژه‌هایی که نیاز به افزودن یا تغییر مسیر کابل‌ها وجود دارد، این امکان را فراهم می‌کند که بدون نیاز به کندن دیوار یا تغییر اساسی در ساختار، مسیرها را به‌سادگی ارتقا دهید.
۴- صرفه‌جویی در زمان و هزینه
نصب سینی در مقایسه با روش‌های سنتی بسیار سریع‌تر است و نیاز به نیروی کار کمتر و ابزارهای پیچیده ندارد. همین موضوع باعث کاهش هزینه‌های اجرایی پروژه می‌شود.
انواع سینی کابل و کاربرد هرکدام
بسته به نوع پروژه، شرایط محیطی و نیاز شبکه، انواع مختلفی از سینی طراحی و تولید می‌شود. در ادامه به بررسی رایج‌ترین انواع آن می‌پردازیم:
۱- سینی کابل نردبانی (Ladder Type Cable Tray)
این مدل دارای دو ریل جانبی و چندین میله عرضی (مانند نردبان) است. مناسب برای مسیرهای طولانی و کابل‌های سنگین بوده و تهویه خوبی برای کابل‌ها فراهم می‌کند. از این مدل معمولاً در پروژه‌های صنعتی و سوله‌ها استفاده می‌شود.
۲- سینی کابل مشبک یا سوراخ‌دار (Perforated Cable Tray)
دارای سوراخ‌هایی در کف و دیواره‌هاست که باعث تهویه بهتر و کاهش وزن کلی می‌شود. انتخابی مناسب برای مسیرهایی با کابل‌های متوسط در فضاهای داخلی.
۳-سینی کابل ساده یا بدون سوراخ (Solid Bottom)
این مدل سطحی یکپارچه دارد و مناسب محیط‌هایی است که نیاز به حفاظت کامل از کابل‌ها در برابر گردوغبار، رطوبت یا مواد خورنده وجود دارد، مانند کارخانجات شیمیایی.
۴- سینی کابل پلاستیکی یا PVC
سینی کابل PVC مقاوم در برابر خوردگی، رطوبت و مواد شیمیایی. مناسب برای فضاهای مرطوب مانند استخرها، سردخانه‌ها و کارگاه‌های صنعتی سبک. این مدل وزن کمتری دارد و نصب آن آسان‌تر است.
5- سینی کابل شبکه
از توری‌های فلزی ساخته شده و بیشتر برای مسیرهای کابل‌های سبک مانند کابل شبکه یا فیبر نوری کاربرد دارد. این مدل انعطاف‌پذیرتر و سبک‌تر از سایر مدل‌هاست.
موارد کاربرد سینی کابل در پروژه‌ها
در بخش‌های مختلف صنعت و ساختمان کاربرد دارد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:
- پروژه‌های ساختمانی (مسکونی و تجاری ) برای نظم‌دهی کابل‌های برق، تلفن، دوربین مداربسته و اینترنت
- سالن‌های تولید و کارخانجات صنعتی برای مسیر‌دهی کابل‌های قدرت و کنترل
- بیمارستان‌ها و مراکز داده برای ایجاد بستر مناسب کابل‌کشی مطمئن
- ساختمان‌های اداری جهت نصب سیستم‌های شبکه و برق اضطراری
- پروژه‌های نفت، گاز و پتروشیمی برای نصب کابل‌های مقاوم در برابر حرارت و خوردگی
نکات مهم در انتخاب و نصب
اگر در حال برنامه‌ریزی برای اجرای سینی کابل هستید، حتماً به نکات زیر توجه کنید:
- جنس سینی را با توجه به شرایط محیطی (رطوبت، حرارت، مواد شیمیایی) انتخاب کنید.
- ظرفیت باربری سینی باید با وزن کابل‌های عبوری مطابقت داشته باشد.
- استانداردهای نصب را رعایت کرده و از تجهیزات جانبی مناسب مانند کاور، زانویی، بست و ساپورت استفاده کنید
- فاصله ساپورت‌ها نباید از حد مجاز بیشتر باشد تا از خم شدن یا افتادگی سینی جلوگیری شود
- در صورت نصب در فضای باز، از سینی کابل گالوانیزه گرم یا استیل ضدزنگ استفاده شود.
جمع‌بندی
سینی کابل ممتازان، یکی از بهترین روش‌ها برای مدیریت، حفاظت و توسعه سیستم‌های کابل‌کشی برق و شبکه در پروژه‌های ساختمانی و صنعتی است. با انتخاب صحیح نوع و جنس سینی کابل و اجرای اصولی آن، می‌توان بهره‌وری سیستم برق را افزایش داد، هزینه‌ها را کاهش داد و در عین حال ایمنی و نظم را در محیط پروژه حفظ کرد.
اگر به‌دنبال اجرای حرفه‌ای سینی کابل در پروژه خود هستید، حتماً از مشاوره‌ی مهندسین متخصص در حوزه تأسیسات برقی و تجهیزات برق صنعتی استفاده کنید.
